Entibación de Zanjas: Tipos, Normativa y Cuándo es Obligatoria

Qué es la entibación, qué tipos existen (madera, metálica, cajones, tablestacas), a partir de qué profundidad es obligatoria y cuánto cuesta entibar una zanja en Madrid.

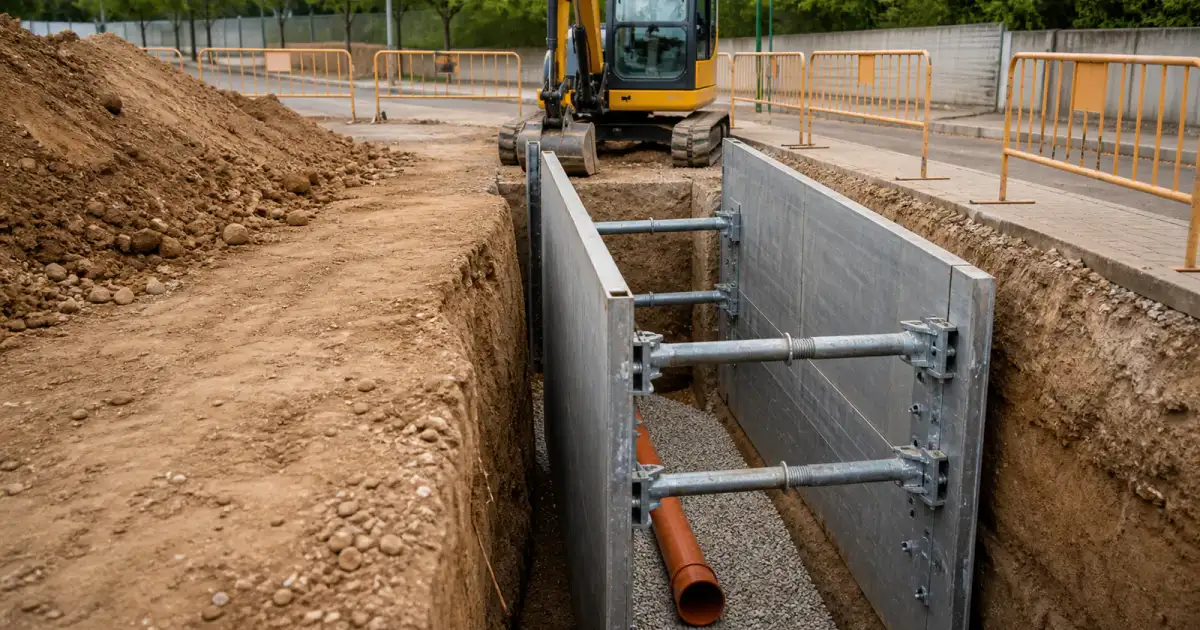

Zanja entibada con paneles metálicos en una obra de Madrid

Qué es la entibación

La entibación es el conjunto de elementos que sostienen las paredes de una excavación para que no se derrumben mientras hay gente trabajando dentro. Entibar significa, por tanto, colocar esa sujeción. No forma parte de la obra terminada: se coloca, cumple su función y se retira al rellenar.

Se usa sobre todo en zanjas y pozos, donde la altura de tierra sobre el operario es mayor que el ancho de la excavación y un desprendimiento no deja escapatoria.

Un metro cúbico de tierra pesa entre 1.500 y 1.800 kg. Un desprendimiento de apenas un metro de altura basta para inmovilizar a una persona y comprimirle el tórax hasta impedirle respirar. Es la causa de accidente mortal más frecuente en excavación.

Cuándo es obligatoria la entibación

La referencia práctica en España es el Real Decreto 1627/1997 sobre seguridad en obras de construcción, desarrollado por las guías técnicas del INSST. La regla que se aplica en obra:

A partir de 1,30 m de profundidad hay que entibar o abrir talud si el terreno no es estable por sí mismo
Por encima de 1,50 m, la entibación se considera obligatoria salvo justificación técnica del coordinador de seguridad
En terrenos con relleno, arena suelta o nivel freático alto se entiba desde el primer metro
Siempre que haya edificaciones, viales o cargas próximas al borde de la zanja, con independencia de la profundidad
Cuando la zanja permanece abierta varios días o ha llovido sobre ella

La alternativa a entibar es abrir la zanja en talud con la pendiente que admita el terreno. Es más barato si hay espacio, pero en zanja urbana casi nunca lo hay: el talud se comería la calzada entera.

Tipos de entibación

Entibación de madera

La clásica: tablones verticales u horizontales sujetos con codales de madera o metálicos. Sigue siendo válida en zanjas cortas y poco profundas o en trabajos manuales, pero su montaje es lento y obliga a bajar a la zanja para colocarla, que es justo lo que se quiere evitar.

Entibación metálica con paneles

Paneles de acero con codales telescópicos que se hincan desde arriba con la propia excavadora. Es lo que se usa hoy en la mayoría de obras urbanas: se coloca sin que nadie baje a la zanja sin proteger y admite ajuste de anchura sobre la marcha.

Cajones de entibación (blindajes)

Dos paneles unidos por codales fijos que se introducen como una caja y avanzan tirados por la máquina según progresa la zanja. Muy productivos en zanjas largas de saneamiento o conducciones, donde el trazado es continuo.

Tablestacas

Perfiles metálicos hincados por vibración antes de excavar. Se emplean cuando hay agua, terreno muy flojo o la excavación va a durar semanas. Es la solución más cara y la que más se acerca a una contención estructural.

Entibación por bataches

Más que entibar, es una forma de excavar: se abren tramos alternos cortos, se ejecuta el muro o el recalce en cada uno y solo después se atacan los intermedios. Se usa en recalces de medianera y en muros hormigonados contra el terreno.

Clasificación por grado de recubrimiento

Además del material, la entibación se clasifica por cuánta pared cubre:

  • Ligera: protege menos del 50 % de la superficie de la pared. Terrenos coherentes y profundidades pequeñas.
  • Semicuajada: cubre en torno al 50-75 %. Es la más habitual en zanjas de servicios.
  • Cuajada: cubre el 100 % de la pared. Obligada en terrenos sueltos, con agua o con cargas próximas.

Reglas de obra que se incumplen a menudo

Las tierras excavadas se acopian a un mínimo de 60 cm del borde, mejor a un metro: el acopio es una sobrecarga sobre la pared
El acceso a la zanja se hace por escalera fija cada 30 m como máximo, nunca trepando por la entibación
La entibación se retira de abajo arriba y a la vez que se rellena, nunca antes
Tras una lluvia fuerte o una parada larga, la zanja se revisa antes de que nadie vuelva a entrar
El vallado y la señalización del perímetro no son opcionales, tampoco de noche ni el fin de semana

Cuánto cuesta entibar una zanja en Madrid

La entibación se mide por metro cuadrado de pared entibada, contando las dos caras de la zanja. Precios orientativos con material, montaje y desmontaje:

Sistema Precio orientativo
Entibación ligera de madera desde 14 €/m²
Paneles metálicos, semicuajada desde 22 €/m²
Paneles metálicos, cuajada desde 33 €/m²
Cajón de entibación (zanja continua) desde 26 €/m²
Tablestacas metálicas desde 90 €/m²

Como referencia: una zanja de 20 m de largo y 2 m de profundidad tiene 80 m² de pared entibada (20 × 2 × 2 caras). Con paneles semicuajados, la partida de entibación parte desde 1.760 € (80 m² × 22 €).

Entibar encarece la zanja entre un 20 y un 40 %. Sale mucho más barato que un accidente, y no entibar donde procede es una infracción grave en materia de prevención, con sanción tanto para el contratista como para el promotor.

Entibación y tipo de instalación

La profundidad de la zanja la marca la instalación que va dentro, y de ahí sale si hay que entibar. En saneamiento, que suele ir entre 80 y 150 cm y bastante más en acometidas a colector, la entibación es la norma. En zanjas de riego o de fibra, de 40 a 60 cm, no suele hacer falta.

Los precios completos por tipo de instalación están en la guía de zanjas para instalaciones: tipos, profundidades y precios.

Quién decide el sistema

Lo decide el estudio de seguridad y salud del proyecto, ajustado en el plan de seguridad del contratista y validado por el coordinador. No es una elección del maquinista sobre la marcha, aunque en obra pequeña acabe siéndolo con demasiada frecuencia.

Si tu obra necesita zanja y no tienes claro qué exige, lo vemos en la visita técnica junto con el resto de la excavación de zanjas.

Preguntas frecuentes sobre la entibación

¿Qué significa entibar? Entibar es reforzar con tablones, paneles o perfiles las paredes de una zanja o un pozo, para evitar que el terreno se desprenda sobre quienes trabajan dentro.

¿A partir de qué profundidad hay que entibar? Como regla de obra, a partir de 1,30 m hay que entibar o abrir en talud si el terreno no es estable. Con arena suelta, agua o cargas cerca del borde hay que hacerlo antes, sea cual sea la profundidad.

¿Qué diferencia hay entre entibar y apuntalar? La entibación sujeta el terreno de una excavación. El apuntalamiento o apeo sostiene una construcción, como un forjado o un muro, durante una obra.

¿Qué diferencia hay entre entibación y muro de contención? La entibación es provisional y se retira al rellenar la zanja. Un muro de contención es una estructura definitiva.

¿Cuánto cuesta entibar una zanja? Desde 14 €/m² de pared con madera ligera y desde 22 €/m² con paneles metálicos. Con una zanja de 20 m y 2 m de fondo son 80 m², desde 1.760 € con paneles semicuajados.

¿Se puede evitar entibar? Solo abriendo la zanja en talud, con la pendiente que admita el terreno, cuando hay espacio para ello. Reducir la profundidad casi nunca es posible, porque la marca la instalación.
